某某医疗

作者:拓朴声学  日期:2019-10-09 17:53

设计方案:

1】半消室墙体隔声:为了保证半消室本底噪声低于25dB,半消室的外部围护结构采用25CM多层复合吸声隔声材料组成,模块提前预制,现场安装。设计隔声量64dB。

2】房中房结构:由于半消室内的本底噪声要求很高,因此需要建立房中房结构,以减少来自于建筑结构的振动传声。

◎地面减振:基于半消室安装环境的考虑,对于半消室的地面减振,采用弹簧减振的方式。半消室隔声墙体建立在弹簧减振框架之上。

◎地面隔声:半消室地面采用8cm混凝土复合隔声结构,表面铺设地砖作为半消室的反射面。

◎顶面隔声:半消室内层吊顶采用多层复合隔声板安装.

技术安全要求:

 1)顶面隔声材质采用复合式A级阻燃隔声板安装。

 2)顶面隔声层杜绝任何穿孔打洞。

 3)电气电路布置在尖劈空腔层中。

◎电气照明系统:

本设计中,已将照明*2、插座*3 等考虑其中。

电源及网络需由甲方接至本半消室,如果其他用电需求,需另行设计。

◎通风系统:

半消室内都是密闭环境,因此必须引入新风系统,将室外的新风引入室内。分为送风系统及回风系统,风机选用市场上超低静音风机,风管选用消声风管。半消声室的送回风口速度控制在0.4M/S以下。

◎隔声门系统:

  1)定制双层隔声吸声门系统,尺寸为800*2000MM

  2)外层门为定制隔声门系统,

  3)内层隔声门内表面安装尖劈。

3】声学计算

    a、吸声尖劈的计算公式:

    L=C/4f  (其中c=340,f为截止频率)

    截止频率200Hz的吸声尖劈长度理论值为425mm。根据工程经验,消声室内的截止频率通常低于该消声室内所用尖劈的截止频率的15%左右,因此,截止频率200Hz的吸声尖劈理论值为425mm长度,工程经验值可取350mm长度。此次尖劈长度设计为350mm。

注:在不影响声学效果的前提下,可能会根据施工实际情况对方案进行实时调整。

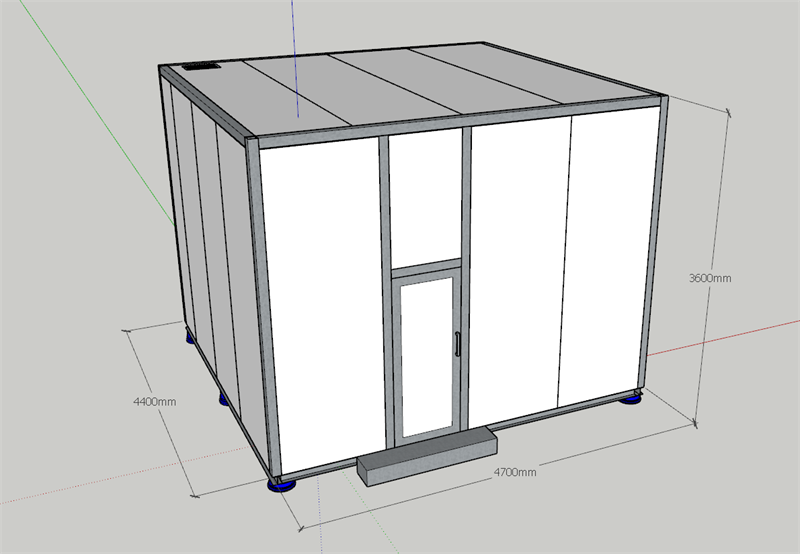

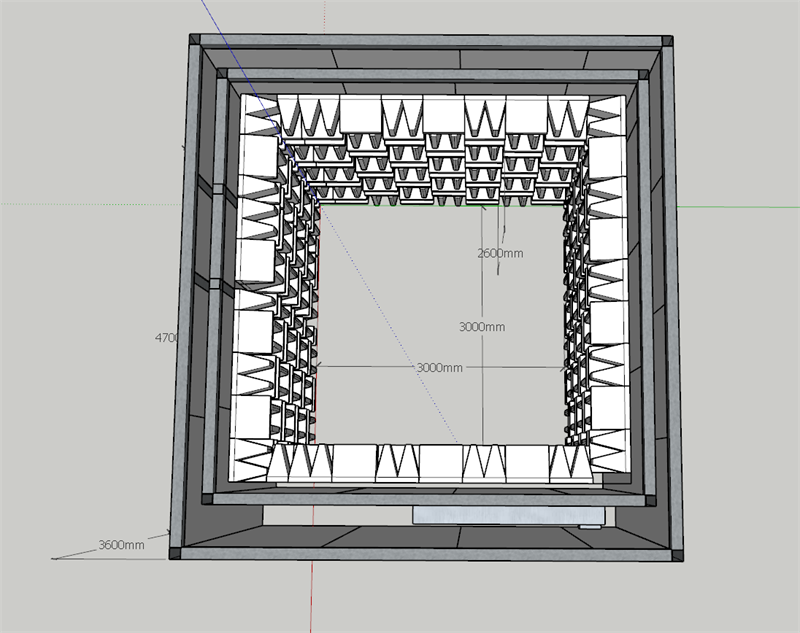

降噪效果图:

 半消室

半消室
