某某医疗

作者:拓朴声学  日期:2019-09-24 10:38

设计环境说明及功能要求:

电气照明系统:

本设计中,已将照明、插座考虑其中。(备注:如有其它需求再行补充)

空调通风系统:

将厂房内的中央空调系统引入一个分支进入控制室内。(备注:此方案的好处是不破坏绿化带及美观。但空调的引入则不在本方案的设计之内)

半消声室内不考虑安装空调。

半消室通风系统:

半消声室内是密闭环境,因此必须引入新风系统,将室外的新风引入室内。分为送风系统及回风系统,风机选用市场上超低静音风机,风管选用消声风管。半消声室的送回风口速度控制在0.4M/S以下。

隔声门系统:

半消声室隔声门:

1)定制钢制隔声门,尺寸为2100X900MM

2)需安装双层隔声门,形成声闸。内层隔声门内表面安装尖劈。

声学计算

a、吸声尖劈的计算公式:

L=C/4f  (其中c=340,f为截止频率)

根据工程经验,消声室内的截止频率通常低于该消声室内所用尖劈的截止频率大15%左右,因此,截止频率100Hz的吸声尖劈理论值为850MM长度,工程经验值可取750MM长度。



设计方案:

消声室外围墙体:半消声室的外部围护结构采用24CM实心砖砌筑,填缝砂浆饱满,墙面双面抹灰,单面抹灰厚度不得低于1.5CM。

房中房结构:由于半消声室内的本底噪声要求很高(10分贝),因此需要建立房中房结构,以减少来自于建筑结构的振动传声。

l地面减振:根据现场勘查及建筑图纸的查阅,对于半消室的地面减振,采用弹簧减振的方式,构造浮筑地板。内层墙体建立在浮筑地板之上。弹簧减振器以下的基础,需提前将地面向下挖,此分项内容,具体做法由专业设计单位设计并施工。

l墙体隔声:从技术安全的角度考虑,半消室内层围护结构仍然采用实心红土砖砌筑,厚度为24CM;双面抹灰。内外实心砖墙均为24CM,加上中间的400~500MM的空气层,墙体隔声量达到70dB。为半消室内的高本底噪声要求带来保证。

考虑到远程施工的边际成本问题,我司与贵司充分沟通过,建议除了砖墙的砌筑施工之外的所有土建内容,由丹阳基地的土建施工单位实施(包括如下内容:土方开挖、承重地基及防水措施、半消室内地面圈梁、混凝土地板,墙体构造柱等)

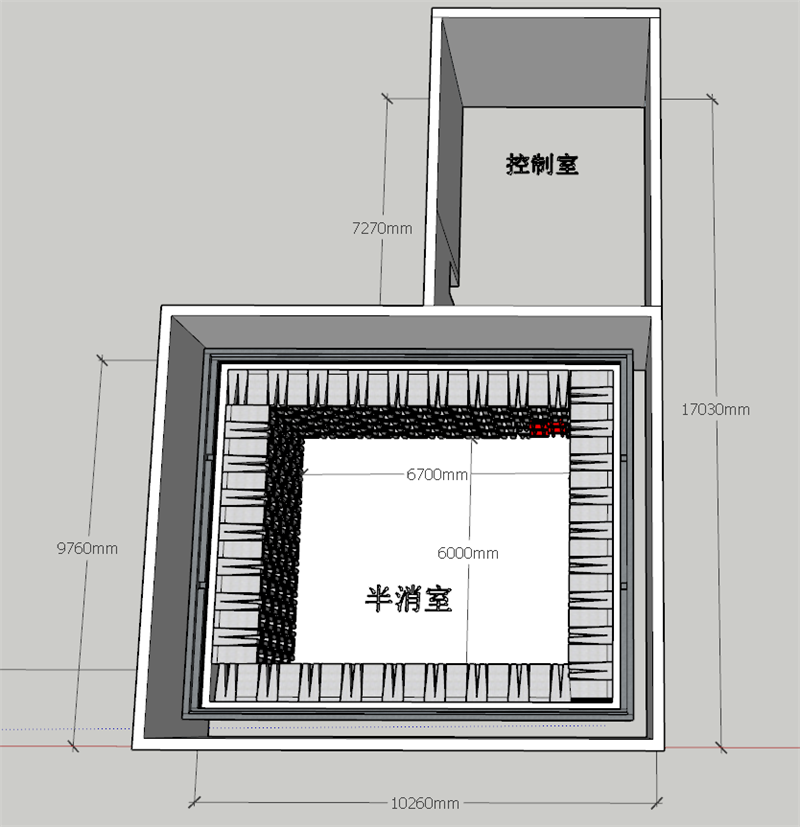

设计效果图:

半消室
